第一部分 · 认识郭敬书老师

从今天起，《科研日报》开出第二个每日栏目——导师日报。前面的论文日报负责"每天带你精读一篇顶刊新论文"，这个新栏目负责另一件同样重要的事：带你一位一位地认识光电学院里可能成为你研究生导师的老师们——他们是谁、做什么方向、招牌论文长什么样、这个方向需要什么知识底子。每天一位，按顺序轮着来，第一轮讲完再循环加深。第一期，从郭敬书老师开始。

1.1 他是谁：一张名片

先解释两个头衔，因为它们比名字本身信息量更大：

"百人计划研究员"是浙江大学为引进的优秀青年学者设置的职位，大致相当于国外高校的 tenure-track 助理教授/青年教授：学校给一笔可观的启动经费、独立的实验室和招生名额，同时也有考核期限——到期要拿得出像样的成果才能长聘。对学生的含义是双重的：组里经费和设备有保障、导师处于"拼成果"的上升期、你会被高密度地训练；但节奏也偏快，这与"躺平读研"无缘。

"独立 PI"（Principal Investigator，课题组负责人）说的是他在大团队里的角色。郭老师名义上身处戴道锌教授（光电学院院长、国家杰青、美国光学学会会士）的大团队，但他有自己的博士生名额和独立方向。打个比方：戴老师团队像一艘大船，负责硅基光子集成这整片"航线"；郭老师像是船上配齐全套设备的一条快艇，专注自己的猎场——有源光电探测器件和新型二维材料集成。你选他，既享受大团队的国家级平台（超净间、微纳加工中心、全国重点实验室），又得到小课题组式的直接指导。

1.2 学术画像：一份硬邦邦的成绩单

以下数据统计自 Google Scholar，截至 2026 年 6 月：

四篇最响亮的代表作：

1. Nature（2018）——钙钛矿发光二极管，被引超过 2100 次。这是他学术履历上最亮的一颗星：那篇论文里他负责器件物理建模与光学仿真，用计算解释了薄膜自发形成的亚微米结构为什么能把发光效率大幅提升。注意，这说明他的工具箱里除了"做实验"，还有一块"建模型做仿真"的招牌能力。
2. Light: Science & Applications（2021）——硅/二维材料光电探测器长综述，被引 517 次。如果你想进这个领域，这篇是公认的"地图级"入门文献。
3. Nano Letters（2016）——高探测率纳米线光电探测器，被引 409 次。
4. Nature（2024）——加速辐射复合的高效钙钛矿 LED，被引 391 次。

履历里有一点值得诚实说明：他的博士阶段信息在公开主页上写得很少，可以确认的是 2015-2018 年间与南京工业大学王建浦教授团队（Nature 2018 论文的主体团队）合作极深，约 2019-2020 年以百人计划身份加入浙大；论文合作网络里还有华中科技大学武汉光电国家研究中心的痕迹。这些都是从公开论文和主页推断的，准确履历建议直接问他本人——这也是后面"行动建议"里要说的事。

1.3 他的两条研究主线（本期先讲第一条）

郭老师的工作可以粗分为两条线：

• 主线一：片上光电探测——在硅芯片上做出高性能的"光转电"器件，用新材料（石墨烯、黑磷）和新结构（等离激元波导）突破硅材料本身的物理限制。这是他的看家本领，也是本期第二部分和第三部分的主角。
• 主线二：光电器件智能设计——让计算机算法自动"逆向设计"光学器件的形状，再用多物理场仿真保证器件在真实工况下可靠。这一条线留到他（二）那期展开。

1.4 想联系他？现实一点的建议

如果你读到这里觉得"这个方向有点意思"，可以做的事其实很具体：把他 2020 年那篇 Light: Science & Applications（就是本期第三部分精读的这篇）认真啃一遍，再翻翻 2021 年那篇综述建立全景，然后带着一两个具体问题给他写邮件——邮件里能聊到"我读了您 2020 年那篇探测器，我想不明白金属吸收和石墨烯吸收怎么权衡"的本科生，和只写"我对科研很有热情"的本科生，回复率是完全不同的。博士招生的集中联系期一般在每年 9-10 月；本科阶段想先进组试试，可以走 SRTP（大学生科研训练计划）或毕业设计。

第二部分 · 研究方向一：片上光电探测——给硅芯片装上"看见红外光的眼睛"

2.1 先把问题说人话：为什么需要这个方向？

你刷视频、打游戏的这些数据，绝大部分时间是以光信号的形式在光纤里飞驰的——一根头发丝细的玻璃丝里，每秒钟闪过几百亿个光脉冲，"亮"代表 1、"暗"代表 0。但问题来了：你手机和电脑里的芯片只认电（电子的流动），不认光。所以每个数据接收端都必须有一个"翻译官"，把光信号翻译回电信号——这个翻译官就是光电探测器（Photodetector，英文常缩写为 PD）。

传统光电探测器是一个焊在电路板上的独立小元件。但工程师们很快发现，这样做又慢又耗电：光信号要从光纤出来，经过连接器、电路板走线，才能到达探测器，每一步都损失信号、引入误差。更聪明的做法是：把探测器直接做进芯片里，让光信号在芯片内部的"光导线"里跑，跑到头就地完成光电转换，转完的电直接送进电路——中间不再出芯片。这就是"片上（On-Chip）光电探测"的含义。它和 CPU 里几十亿个晶体管集成在一块硅片上是同一种哲学，这套用硅芯片做光学的技术叫硅光子学（Silicon Photonics），我们今天的知识专题（第四部分）会把它的地基完整铺一遍。

但硅有一个与生俱来的缺陷，也是郭老师整个研究方向要对付的头号敌人：

硅在光通信最常用的波长附近是"瞎"的。 光的"颜色"由波长决定——可见光（红橙黄绿青蓝紫）波长只有 0.4-0.7 微米，而光通信用的红外光波长是 1.31 和 1.55 微米，比红光还"红"得多（所以叫红外）。硅这种材料有个物理量叫带隙（你可以暂时理解为"电子跳上一级台阶所需的最小能量"），1.12 电子伏特的带隙决定了：能量比某个门槛低的光子打在硅上，硅是完全透明的，光直接穿过去，一个电子也激发不起来。1.55 微米的光子能量恰好低于这个门槛。这就好比一扇只对高个子开放的旋转门——1.31/1.55 微米的光个子矮，过不去。而在硅片上给红外光当"眼睛"的传统材料锗（Ge），能看见 1.55 微米，但再往长的波长（2 微米以上，所谓中红外）又瞎了。

郭老师的策略可以概括成一句话：给硅芯片请"外来的眼睛"，再用特殊的光学结构把光"按"到眼睛上。 具体是三条技术路线。

2.2 路线一：石墨烯——一张原子厚度的"万能感光膜"

石墨烯（Graphene）就是把石墨（铅笔芯）剥到只剩一层原子的二维碳材料，2004 年因此拿过诺贝尔奖。它对光电探测有两大诱惑：第一，它是零带隙材料——没有那道"旋转门"的身高限制，从紫外到远红外的光它原则上都吸收，硅瞎的波段它全能看见；第二，电子在石墨烯里跑得飞快（迁移率高），天生适合高速器件。

但它有个致命短板：太薄了。单层石墨烯的厚度只有 0.335 纳米，一束光照上去，它只吸收约 2.3%——98% 的光直接穿过去了，就好比用一层保鲜膜去接雨水。所以石墨烯探测器的全部技术难点，可以浓缩成一句话：怎么让光"多蹭"石墨烯几下？

郭老师组的答案是把光"按"进一条极窄的通道里反复摩擦石墨烯——混合等离激元波导（Hybrid Plasmonic Waveguide）。"等离激元"这个概念第三部分会从零讲起，这里先给一句白话：它能让光挤进一个比自身波长小几十倍的缝隙，就像把宽阔的江流收进一条窄缝，水流速度（光场强度）暴增。光被压缩在石墨烯身边反复穿行，2.3% 的吸收率就被成倍放大了。这方面的代表作，就是今天精读的 2020 年 Light: Science & Applications 论文（1.55 微米之外波段，实测响应度约 0.4 A/W、带宽超 40 GHz）。

围绕石墨烯，组里做出了一条完整的器件谱系：

• 零偏压 p-n 结探测器（ACS Photonics 2023）：石墨烯探测器通常要加偏压（电压）才能高效工作，但加压会带来暗电流（没光照也在流的"漏电"，是噪声的来源）。这个工作在石墨烯内部做出 p-n 结，靠内建电场分离电荷，不加任何偏压就实现了超过 67 GHz 的带宽——零偏压意味着零暗电流，这一手"既要性能又要干净"是很漂亮的器件设计。
• 四通道石墨烯光接收机（Nanophotonics 2024）：把 4 个石墨烯探测器和 1 个波分复用器（把 4 种波长的光分开各走各路的"分流器"）集成到同一块芯片，实现了 4 通道 ×25 Gbps 的并行接收。这是从"单器件表演"走向"实用系统"的关键一步——相当于把单车道收费站扩建成四车道。

2.3 路线二：黑磷——带隙可调的"特种感光膜"

石墨烯是全能选手但没有带隙；而黑磷（Black Phosphorus，磷的另一种单质，结构像起了褶皱的蜂窝）恰好相反：它的带隙随层数变化——单层约 2.0 eV，堆厚了降到 0.3 eV——像一件可以调整开口大小的旋转门，0.3 eV 对应的吸收门槛正好落在 2-4 微米的中红外波段。而且黑磷是直接带隙材料，做成的探测器暗电流天生比石墨烯低。它的代价是怕空气和水氧（暴露在空气中会慢慢变质），工艺上要额外封装。

组里在这条线上的两个里程碑：2019 年 Laser & Photonics Reviews 的 2 微米波段硅/黑磷混合波导探测器（高速+高响应度，给硅光平台打开了 2 微米通信窗口），以及 2022 年 ACS Photonics 的黑磷雪崩光电探测器（引入雪崩增益机制，让二维材料探测器也能"以一当十"地放大微弱信号，带宽超过 2 GHz）。

2.4 路线三：Ge/Si 雪崩探测器——把"放大器"做进芯片

前两条路线用新材料，第三条路线回到成熟的锗硅体系，把器件性能推向极限。雪崩光电探测器（APD）的原理一句话：让一个光子激发出的电子在强电场里"撞出"更多电子，像雪崩一样一级级放大——微弱信号进来，壮实信号出去。它的核心指标是增益带宽积（GBP，放大倍数和速度的乘积，鱼与熊掌的总量）。组里参与的 2022 年 Optica 工作做出了 615 GHz 的增益带宽积，是同类器件的世界纪录级数据。之后一路推进：2024 年解决大光功率输入下探测器"过曝饱和"的问题（ACS Photonics），2026 年把锗硅 APD 用进相干光通信接收机，把本振激光功率压到 -11 dBm（比传统方案低一个数量级，ACS Photonics）。

2.5 这条路通往哪里？

片上光电探测是硅光子收发芯片里"接收端"的核心岗位，而硅光收发芯片是当下算力时代最硬的赛道之一——AI 数据中心里成千上万块 GPU 之间的互连全靠光，全球的芯片代工厂和设备商都在这块业务上重注投入。这个方向毕业的学生，去处基本覆盖了光通信芯片行业的所有头部玩家。对你的更直接意义是：这是"材料+器件+工艺+仿真"四合一的训练场——在郭老师组做一条石墨烯探测器，你会同时碰到二维材料转移、电子束光刻、高频测试和 COMSOL 仿真，这种复合训练在光电学院的课题组里是相当全面的。

下期预告（郭敬书·二）：主线二"光电器件智能设计"——怎么让计算机自己"进化"出人类画不出的器件结构。

第三部分 · 招牌论文精读：把 1.55 微米以外的红外光"按"进石墨烯

英文原题：High-performance silicon−graphene hybrid plasmonic waveguide photodetectors beyond 1.55 μm 中文意译：超越 1.55 μm 的高性能硅-石墨烯混合等离激元波导光电探测器 期刊：Light: Science & Applications（Nature 旗下光学期刊）9, 29 (2020) · 开放获取 CC BY 4.0 作者与分工：郭敬书与 Jiang Li 为共同第一作者。论文的贡献声明写得很清楚：器件由郭敬书设计，仿真建模也是他做的，戴道锌（D. Dai）为通讯作者并指导项目 原文链接：https://doi.org/10.1038/s41377-020-0263-6　解读级别：全文级（约 11000 字）

导读

这篇论文解决的问题是：硅光子芯片的"眼睛"（光电探测器）在 1.55 微米这个主流波段之外——尤其是 2 微米波段——长期又慢又瞎。作者的方案是设计一种"超薄硅脊 + 绝缘层 + 石墨烯 + 金属帽"的四层混合波导，让光被挤压着反复穿过单原子层的石墨烯，同时让金属别来捣乱。最终器件在 1.55 μm 实现约 0.4 A/W 的响应度和大于 40 GHz 的带宽（30 Gbps 眼图清晰张开），在 2 μm 实现约 70 mA/W 和大于 20 GHz 的带宽——两个波段的带宽都顶着测试仪器的能力上限。难度评级 ★★★☆☆：结构不复杂，但横跨光学、半导体、二维材料三个领域，正适合用来给郭老师的研究方向"打样板"。

一、背景知识卡

读懂这篇论文需要的前置概念，全部排在下面 14 张卡里。其中你在读者档案里标注"未学"的概念，都从生活类比起步；已接触过的（费米能级、Q 因子等）尽量一句带过。

【卡1】光：一种波，也是一份份的能量

你已经在大物（一）学过振动和波：水面上扔一块石头，涟漪以一定波速向外传播，相邻两个波峰的距离叫波长。光也是这样的波——只是它不需要水这种介质（这是它和水波最大的不同，至于"它靠什么传播"的完整答案要到大物二的电磁学才揭晓，这里你只需要记住：光是波，有波长）。同时，光的能量不是连续的，而是一份一份的，每一份叫一个光子（photon）。波长越短，单个光子的能量越高。红光波长 0.7 微米左右；本文关心的红外光波长 1.55 和 2 微米，比红光还长——所以单个光子的能量比红光还低。记住这句话，卡5 会用它解释"硅为什么看不见 1.55 微米的光"。

【卡2】硅光子学与 SOI 平台：在一块硅片上造"光学实验室"

今天的数据中心里，一服务器机柜的光纤数量以千计，工程师们想把分光、合光、调制、探测这些光学操作全部搬到指甲盖大的硅芯片上——这就是硅光子学（Silicon Photonics）。它最大的卖点是能借用制造 CPU 的成熟工艺（CMOS 工艺），便宜、量产、精度极高。光学芯片的基板不是普通硅片，而是 SOI 晶圆（Silicon-on-Insulator，绝缘体上硅）：最底下是厚厚的硅衬底，中间夹一层二氧化硅（SiO₂，就是玻璃的成分，绝缘，所以叫"埋氧层" BOX），最顶上是一层薄薄的单晶硅——本文用到的标准 SOI 顶层硅厚 220 纳米。顶层这层硅就是"光学跑道"，所有的光器件都在这层里刻出来。本文还多了一步妙手：用热氧化工艺把这 220 纳米再磨薄到 100 纳米——为什么要磨薄，是本文第一个关键设计，后面详讲。

【卡3】波导与模式：给光修一条"水渠"

光在芯片上不能乱跑，要给它修渠——光波导（Waveguide）。最常见的条形波导就是一条凸起的硅"河堤"：硅的折射率比周围大（先给生活类比：光从空气进水里会"拐弯"，这就是折射，而折射率就是衡量"材料让光拐弯能力"的数字，硅约 3.48，二氧化硅约 1.44）。折射率差越大，光越难逃出去，就像水渠的堤坝越高越不漏水。光在渠里传播时，横截面上的场的分布形状不是任意的，只有少数几种稳定的"队形"，每种队形叫一个模式（Mode）。最基本的一种记作 TE₀（TE 是横电 Transverse-Electric 的缩写，你可以先不管它的电磁学含义，把 TE₀ 就当成"光在渠里最常用的基本队形"）；比它多一道波峰的叫 TE₁，以此类推。本文的器件只工作在 TE 偏振（可以把"偏振"暂时理解成"光波振动的方向"，TE≈振动方向平行于芯片表面）。

【卡4】倏逝场：水渠上方"摸得着的湿气"

光在波导里跑，它的场并不是被堤坝切得干干净净——会有一小部分"渗透"到渠壁外面，贴着表面指数衰减，像水渠上方的湿气：越靠近水面越潮，离远了就干了。这层渗出去的场叫倏逝场（Evanescent Field）。它有什么用？——把另一片材料贴在波导上方，光不需要拐进去，倏逝场就能"隔空"和这片材料发生相互作用。本文的全部魔法都建立在这上面：把石墨烯贴在波导上，光场贴着石墨烯蹭，蹭多了就被吸收。倏逝场越强（比如渠越薄、光越往外挤），这种"隔空吸收"越高效。

【卡5】带隙与光吸收：材料收光的"门票价格"

固体里电子的能量不是任意的，只能占据一条条"能带"，最重要的两条是价带（电子的常住区，类比一楼）和导带（导电的自由区，类比二楼），两者之间隔着带隙（Band Gap，台阶高度）。光要被材料吸收，光子能量必须大于等于这个台阶高度，才能把电子从一楼拍到二楼。硅的带隙是 1.12 eV，对应的光子能量门槛折算成波长约 1.1 微米——波长比 1.1 微米更长的光（包括 1.31、1.55、2 μm），光子能量不够，拍不动电子，硅完全透明。这就是硅的"瞎"。锗（Ge）带隙 0.67 eV，能看到 1.55 μm（所以锗是硅光平台的标准"眼睛"），但 2 μm 以上又不行的。石墨烯更极端：带隙为零，没有台阶，任何能量的光子都能吸收——但它太薄（下一张卡）。

【卡6】石墨烯与二维材料：一张原子厚的膜

石墨烯（Graphene）是单层碳原子按六边形蜂窝排成的二维材料，厚度 0.335 纳米。三大特点：①零带隙——吸收没有波段限制，从可见到中红外通吃；②超薄——单层只吸收垂直入射光的约 2.3%（这个数字来自基本物理常数组合 $πα ≈ 2.3\%$，α叫精细结构常数，不用深究），98% 的光穿膜而过；③电子跑得快——迁移率高，适合做高速器件。顺带认识一下它的同伴：黑磷（Black Phosphorus）也是二维材料，带隙随层数在 0.3-2.0 eV 之间可调，特别适合 2 μm 以上波段（郭老师组 2019 年在 Laser & Photonics Reviews 上做过 2 μm 黑磷探测器）。本文只用单层石墨烯。

【卡7】等离激元：把光"挤"进纳米缝隙的把戏

这是本文最硬核的概念，值得多花两分钟。金属（比如金）里有一大群"自由电子"，不归属于任何原子，像一片电子海。当光打到金属表面，这片电子海会跟着光波整体晃动。在特定条件下，光波可以和这片电子海的晃动绑在一起，沿金属表面传播——这种"光+电子海"的混合波叫表面等离激元（Surface Plasmon Polariton，SPP）。它最迷人的性质是：波长可以被压得极短。普通光波长 1.55 微米，挤不进比波长小的空间（这是波的通性，想想波长 1 米的水波钻不进 1 厘米的缝）；但 SPP 的"有效波长"可以缩到原来的几十分之一——于是光就能被挤进几十纳米的缝隙里，局部光场强度暴增。代价是：金属会吸光（电子海晃动有"内摩擦"，能量变成热），走不远。所以等离激元是"用损耗换压缩"的权衡艺术。

【卡8】混合等离激元波导：本文的核心结构

把卡3 的介质波导和卡7 的等离激元合起来：在硅波导上方垫一层极薄的绝缘层（本文是 10 纳米 Al₂O₃），再盖一块金属，三个部件靠得足够近时，硅波导的模式和金属表面的 SPP 会"杂交"成一个新模式——混合等离激元波导（Hybrid Plasmonic Waveguide，HPW）。杂交的好处是两头占：光场被强烈压缩进金属与硅之间的纳米缝隙（吸收效率高），而能量大头仍在低损耗的介质里（传播损耗比纯 SPP 低得多）。本文的器件就是一条 HPW：缝隙里垫的正是单层石墨烯——光被压到缝隙里，等于被压到石墨烯脸上，吸收效率剧增。这个结构郭老师组在 2020 年这篇之前已有人做过（用 220 纳米标准硅层），但遇到了一个死结——金属吸光太多，下一张卡的主角之一。

【卡9】光电探测器的三大指标

评价一个光电探测器，主要看三个数字。①响应度（Responsivity，R）：每毫瓦光能换来多少微安电流，单位 A/W——"翻译官的嗓门"，越大越好。②3dB 带宽（Bandwidth，BW₃dB）：探测器能跟上的最快光信号节奏——超过这个频率，输出信号掉到低频值的一半以下（"3dB"就是"掉一半"的工程说法）。光通信里 25 Gbps 以上的信号一般要求带宽 20 GHz 以上。③暗电流（Dark Current）：完全无光照时器件自己漏的电流，是背景噪声——"翻译官的耳鸣"，越小越好。综合指标还有噪声等效功率（NEP，Noise Equivalent Power：把"刚好淹没在噪声里"对应的最小光功率，越小越灵敏）和眼图（用随机数据流叠加画出的"张开程度"图，眼睛张得越开，误码越少——30 Gbps 眼图清晰张开是本文的招牌验证）。

【卡10】石墨烯的三种"光转电"机制（本文的灵魂）

光被石墨烯吸收后，怎么变成电流？本文用到三种机制，务必分清：

• 光热电效应（PTE，Photothermoelectric）：光被吸收→石墨烯局部升温→温度梯度推动载流子从热端向冷端扩散。关键性质：不需要外加电压，且对偏压不敏感——它是"零偏压"下的主角。类比：房间一头晒了太阳，空气受热膨胀，自然形成从热端吹向冷端的"风"。
• 光热效应（BOL，Bolometric）：光被吸收→石墨烯升温→温度升高直接改变石墨烯的电阻→偏压电路里这个电阻变化被读成电流变化。类比：电热丝温度越高电阻越大，灯泡亮度随之变化。关键：必须加偏压（没有偏压就没有"读出电阻"的电流），且只跟"热了多少"有关。
• 光电导效应（PC，Photoconductive）：光激发出额外的自由载流子→材料电导率上升→同样在偏压下读出更大电流。类比：下大雨（光照）时路上行人（载流子）变多，道路（材料）更"导"。关键：也必须加偏压。

三兄弟的"指纹"不同：PTE 不看偏压脸色；BOL 的光电流方向与偏压相反（电阻变了，电流反着变）；PC 的光电流方向与偏压相同（电导变大，电流顺着变）。本文正是用"光电流方向与偏压/栅压的关系"当侦探证据，判定每个工作区里谁是主角。

【卡11】费米能级、化学势与栅压：给石墨烯"调音"

你在演化日志里接触过费米能级（科普级），这里补一句本文语境的用法：石墨烯里的电子像水缸里的水，费米能级/化学势（Fermi level / chemical potential，本文记作 $E_F$ 或 $\mu_c$）就是水位——水位离"水面零点"（狄拉克点，Dirac point）越远，石墨烯里"载流子"越满、导电越强（高掺杂）；水位越贴近零点，载流子越少（轻掺杂）。怎么调水位？靠栅极电压 $V_G$——和触摸屏"手指靠近改变屏上电荷"是同一个静电学原理：器件里埋了一个 Al 栅极，隔着一层 10 纳米 Al₂O₃ 绝缘层"隔空"控制石墨烯的水位。还有一个重要现象叫费米能级钉扎（Fermi level pinning）：石墨烯凡是被金属盖住的地方，水位就被金属"焊死"在约 −0.1 eV 附近，栅压调不动；只有暴露在外的沟道区才是可控区。这条性质直接决定了本文器件三个机制的空间分布。

【卡12】RC 极限：高速的隐形天花板

任何探测器都可以等效成一个"电容+电阻"。电极要给石墨烯充电放电，每来回一次都有时间常数 $\tau = RC$（R 是电阻，包括金属-石墨烯的接触电阻；C 是电容，与器件面积正相关）。带宽的天花板约为 $f \approx 1/(2\pi RC)$。所以想快：电阻要小（接触要做得好）且电容要小（器件要小、要短）。这解释了本文的两个设计选择：电极用宽金属降低接触电阻；吸收区只做 20 微米长控制尺寸。另外载流子从一端跑到另一端需要时间（渡越时间），吸收区太宽也会拖慢响应——所以脊宽只取 3 微米。

【卡13】为什么要开辟 1.55 μm 以外的波段？

既然全世界的光通信都跑在 1.55 μm，为什么非要 2 μm？论文引言给的理由：①扩展通信容量——现有波段快被挤满了，2 μm 波段的低损耗光纤（空芯光纤）是下一代候选赛道；②非线性光学——2 μm 附近做超连续谱、频率变换有独特优势；③片上传感——很多气体分子的特征吸收峰在 2 μm 以上（比方说 CO₂ 的一个吸收峰就在 2 μm 附近），中红外片上光谱仪是"芯片级气体检测"的梦想。硅在 1.1 μm 以上全瞎，锗撑到约 1.6 μm 也瞎了——所以 2 μm 波段，硅芯片必须另请高明，这就是石墨烯登场的舞台。

【卡14】工艺名词速查（正文会出现）

EBL（电子束光刻，用电子束当"刻刀"画纳米图形）、ICP 刻蚀（等离子体刻蚀，把图形刻进硅里）、ALD（原子层沉积，一层一层"刷"出 10 纳米 Al₂O₃）、CVD 石墨烯（化学气相法在铜箔上长出的大面积单层石墨烯，市售商品）、湿法转移（用高分子膜把石墨烯从铜箔"揭"下来贴到芯片上）、光栅耦合器（芯片边缘进光的"码头"，本文耦合损耗约 10.5 dB@2 μm）。这些名词知道是什么类别的工具即可，不影响理解主线。

二、Introduction 原文逐段精读

论文的 Introduction 共两段，是教科书级的"漏斗式"写法：第一段把问题漏斗收窄到"低偏压下高速+高响应度的石墨烯探测器在 1.55 μm 以上波段是空白"；第二段用一句话亮出本文方案和全部主要数字。下面逐段照抄精读。

¶1

Currently, it is desirable to extend the wavelength band of silicon photonics 1 beyond 1.55 μm, e.g., 2 μm, for many important applications in optical communications 2, 3, nonlinear photonics 4, and on-chip sensing 5, 6, 7. However, the realization of high-performance silicon-based waveguide photodetectors beyond 1.55 μm still faces challenges. For example, the reported GeSn 8 and ion-implanted silicon 9 photodetectors still operate in the limited wavelength band of <2.5 μm, while III−V photodetectors 10 are unsuitable for monolithic integration on silicon. As an alternative, two-dimensional materials 11, 12 (e.g., graphene 13, 14 and black phosphorus 15) provide a promising solution because of their broad operation wavelength band and advantage of avoiding material and structure mismatch in the design and fabrication. At present, black-phosphorus photodetectors have limited bandwidths of ~3 GHz 16, 17, 18, and their fabrication is not easy. In contrast, large-size graphene sheets are commercially available and can be transferred/patterned easily in the wafer process line 19. Recently, several fast silicon−graphene waveguide photodetectors at 1.31/1.55 μm have been reported with a high bandwidth of ~100 GHz 20, 21. Among these photodetectors, the metal−graphene−metal (MGM) configuration is widely used, since the high mobility of graphene facilitates high-speed operation. However, MGM graphene photodetectors 19-32 usually have limited responsivities when operating at low bias voltages. For example, in ref. 20, the reported responsivities are <170 mA/W at −0.4 V and <400 mA/W at −0.6 V for mono-layer and bi-layer graphene photodetectors, respectively. In addition, for the 40 GHz graphene-semiconductor heterostructure (GSH) photodetector reported recently 33, the responsivity is also very low (~11 mA/W). More recently, a graphene-insulator-graphene (GIG) photodetector was reported with an improved responsivity of 0.24 A/W and an estimated 3 dB bandwidth of 56 GHz. Unfortunately, the working bias voltage is as high as 10 V 34. Therefore, high-speed and high-responsivity graphene photodetectors with low bias voltages are still highly desired. Notably, very few results have been reported for the realization of graphene waveguide photodetectors beyond 1.55 μm, even though light absorption in graphene is present in this range. For the reported surface-illuminated mid-IR graphene photodetectors 35-40, the responsivity is low due to the limited light absorption, which is well known. For the mid-IR graphene waveguide photodetectors reported in recent years 41-43, the measured bandwidths are very limited (e.g., several hundreds of kHz or less). To the best of our knowledge, currently, high-speed (e.g., >10 GHz) silicon−graphene waveguide photodetectors have not been reported for the mid-IR range beyond the wavelength band of 1.55 μm.

[翻译] 当前，人们迫切希望把硅光子学的工作波段扩展到 1.55 μm 以外——例如 2 μm——以满足光通信、非线性光子和片上传感等众多重要应用的需求。然而，要在 1.55 μm 以外实现高性能的硅基波导光电探测器仍面临挑战：已有的 GeSn 探测器和离子注入硅探测器仍局限于 2.5 μm 以内的有限波段，而 III−V 族探测器又不适合与硅单片集成。作为替代方案，二维材料（如石墨烯和黑磷）因工作波段宽广、且能避免设计与工艺中的材料/结构失配问题，提供了有前景的出路。目前黑磷探测器的带宽局限在约 3 GHz，且制备不易；相比之下，大面积石墨烯已有商品化供应，可在晶圆工艺线上轻松转移和图形化。近来已有若干高速硅-石墨烯波导探测器在 1.31/1.55 μm 实现了约 100 GHz 的高带宽。这些器件广泛采用金属-石墨烯-金属（MGM）构型，因为石墨烯的高迁移率有利于高速工作。然而，MGM 石墨烯探测器在低偏压下响应度通常有限：例如文献 20 中，单层与双层石墨烯探测器的响应度在 −0.4 V 下分别低于 170 mA/W，在 −0.6 V 下低于 400 mA/W。此外，最近报道的 40 GHz 石墨烯-半导体异质结（GSH）探测器响应度也很低（约 11 mA/W）；更近的石墨烯-绝缘体-石墨烯（GIG）探测器响应度提升到 0.24 A/W、估计 3 dB 带宽 56 GHz，可惜工作偏压高达 10 V。因此，"低偏压+高速+高响应度"三者兼得的石墨烯探测器仍高度稀缺。值得注意的是，尽管石墨烯在这个波段存在光吸收，1.55 μm 以外的石墨烯波导探测器报道却极少：已报道的表面入射式中红外石墨烯探测器因光吸收有限而响应度低；近年报道的中红外石墨烯波导探测器带宽则极为有限（如几百 kHz 甚至更低）。据作者所知，目前 1.55 μm 以外的中红外波段还没有报道过高速（如 >10 GHz）硅-石墨烯波导探测器。

[讲解] 这一段是标准的"四步漏斗"，每一步都值得学：第一步（需求）——为什么去 2 μm？通信扩容、非线性光学、片上传感三个应用点名（呼应【卡13】）。第二步（现有方案淘汰赛）——GeSn/离子注入硅被淘汰（波段不够宽），III−V 被淘汰（无法与硅单片集成——"monolithic integration"意为把所有器件做在同一块芯片上，异质集成则要把别的芯片"贴"上来，成本和可靠性都吃亏）；然后二维材料入围，但内部再赛一轮：黑磷被淘汰（带宽只有 ~3 GHz、工艺难），石墨烯胜出（可量产、可转移）。注意这里的写法：作者没有贬低黑磷——事实上郭老师组自己也做黑磷（第二部分 2.3 节）——而是客观列出带宽和工艺两个短板。第三步（同赛道选手的体检表）——这是引言最"锋利"的部分：石墨烯赢了入场券，但 1.31/1.55 μm 的现役选手（带宽 ~100 GHz 的 MGM 结构）全都有"低偏压下响应度低"的通病。作者一口气给出四组具体数字当证据（<170 mA/W@−0.4 V、~11 mA/W、0.24 A/W 但 10 V 偏压），像法庭举证一样逐条钉死。为什么"低偏压"这么重要？论文在这里没展开，答案在卡9 和卡10：偏压大→暗电流大→噪声大→功耗大，而且 10 V 偏压意味着普通的低压 CMOS 驱动电路根本带不动。第四步（宣布空白）——"据作者所知，1.55 μm 以外没人做出过 >10 GHz 的硅-石墨烯波导探测器"。这个"空白"就是论文的靶心：别人在 1.55 μm 内卷响应度和偏压，我去 2 μm 开新地图。学习点：空白是作者自己构造并论证的，每一步淘汰都有数字支撑，没有一句空喊"意义重大"。

¶2

In this paper, we propose and demonstrate high-speed and high-responsivity silicon−graphene waveguide photodetectors beyond 1.55 μm by utilizing a hybrid plasmonic waveguide with an ultrathin wide silicon ridge. With this novel design, the light absorption in graphene is enhanced while the metal absorption loss is reduced simultaneously, which helps to greatly improve the responsivity. Here, the wide metal cap in the middle and the MGM sandwiched structures are introduced as the signal electrode and the ground electrodes, respectively, so that one can achieve reduced graphene-metal contact resistances (e.g., several tens of ohms) and a large 3 dB bandwidth. A mechanism analysis confirms that the photothermoelectric (PTE) effect dominates the photoresponse under zero bias, while the bolometric (BOL)/photoconductive (PC) effects become dominant when a bias voltage is applied. When operating at 2 μm, the present graphene photodetector has a responsivity of ~70 mA/W and a measured 3 dB bandwidth of >20 GHz (which is setup-limited). Meanwhile, the present photodetectors also work very well at 1.55 μm. The measured responsivity is approximately 0.4 A/W for a bias voltage of −0.3 V and an optical power of 0.16 mW, while the 3 dB bandwidth is over 40 GHz (setup-limited).

[翻译] 本文提出并演示了一种 1.55 μm 以外的高速、高响应度硅-石墨烯波导光电探测器，其核心是采用带超薄宽硅脊的混合等离激元波导。借助这一新设计，石墨烯的光吸收被增强的同时金属吸收损耗被降低，二者同步实现，从而大幅提升响应度。这里，位于中间的宽金属帽与两侧的 MGM 三明治结构分别充当信号电极和接地电极，从而把石墨烯-金属接触电阻降到几十欧姆量级，并获得大的 3 dB 带宽。机制分析确认：零偏压下光热电（PTE）效应主导光响应，而施加偏压后光热（BOL）/光电导（PC）效应成为主导。工作在 2 μm 时，本探测器的响应度约 70 mA/W，实测 3 dB 带宽大于 20 GHz（受测试系统限制）；同时器件在 1.55 μm 也工作得很好：在 −0.3 V 偏压、0.16 mW 光功率下，实测响应度约 0.4 A/W，3 dB 带宽超过 40 GHz（同样受测试系统限制）。

[讲解] 第二段是"承诺兑现清单"，信息密度极高，几乎每个从句都是一个章节的路标。拆开看：①"ultrathin wide silicon ridge（超薄且宽的硅脊）"两个形容词就是两大发明——"薄"（100 nm 硅层）负责把光往外赶、增强石墨烯吸收；"宽"（3 μm 脊 + 200 nm 金属帽）负责让金属别吸太多光、同时把接触电阻降下来。传统的窄金属帽方案（70 nm）金属损耗小但接触电阻大，宽帽则相反——本文用"薄硅层"这个新自由度把这对矛盾同时化解（呼应【卡8】【卡12】）。②"simultaneously（同时）"是本段最嚣张的词：光学上和电学上通常互相打架的两个指标被一个设计同时优化，这是器件论文里最值钱的那种创新。③机制部分一句话预告了 PTE/BOL/PC 三幕剧（呼应【卡10】），正文里会用整幅光电流地图来演绎。④最后亮出的四个数字——70 mA/W@2 μm、>20 GHz、0.4 A/W@1.55 μm、>40 GHz——全部在正文有对应实验，而且作者诚实标注了两个">"都是"setup-limited"（受测试设备能力限制，真实带宽可能更高）。学习点：好的结果段承诺的每个数字都要能在后文找到实验出处，读正文时你可以拿着这段"对账"。

三、正文解读（Results）

论文正文分四幕：结构设计（图1、图2）→ 机制鉴定（图3）→ 性能测量（图4、图5、图6）→ 横向对比（图7）。下面按幕讲解，所有原图已嵌入。

3.1 第一幕：器件长什么样，为什么这样设计（图1）

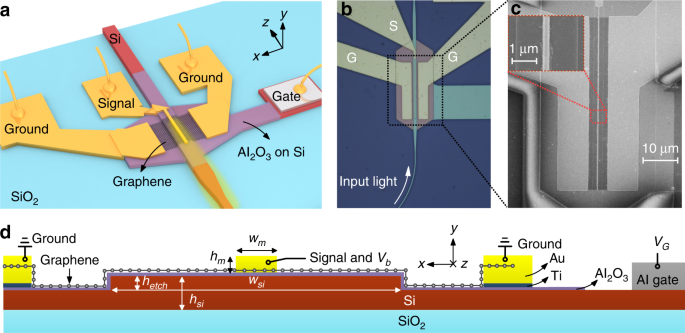

原文图注：Fig. 1: Structures of the present silicon−graphene hybrid plasmonic waveguide photodetector.（本硅-石墨烯混合等离激元波导光电探测器的结构）

图1 是全文的"地图"，四个子图从三个尺度看同一件事：(a) 3D 示意图——光从左下角的输入波导进来，经过一个逐渐变化的过渡段（横向锥形，lateral taper），进入"活性区"：底部是硅（红色），上面依次是 Al₂O₃ 绝缘层（粉色薄层）、石墨烯（深色薄层）、中间一条金属帽（Signal，金色信号电极），两侧是接地电极（Ground）；(b) 光学显微镜照片——实际芯片的样子，中央虚线框就是活性区，输入光箭头从下方进入；(c) 扫描电镜（SEM）照片——放大后的活性区细节，标尺 10 μm，红色虚线框内是波导核心；(d) 纵截面图——最关键的一张：从下到上依次是 SiO₂ 衬底 → 100 nm 厚硅层（中间凸起 50 nm 高、3 μm 宽的硅脊）→ 10 nm Al₂O₃ → 石墨烯 → 200 nm 宽金属帽（信号电极，加偏压 $V_b$）；两侧远离脊的接地电极是 Ti/Au 叠层再盖 Au（MGM 三明治），整个硅平板区还埋着 Al 栅极（加栅压 $V_G$）。

设计里藏着三组"为什么"，每一组都是与前人的正面交锋：

为什么硅层要磨薄到 100 nm？ 标准硅光平台用 220 nm 硅层，光被束缚得很紧（卡4 里的"湿气"很收敛），贴在上面的石墨烯分到的倏逝场很少。作者算过一笔账（图2a 的数据）：硅层从 220 nm 减到 100 nm，石墨烯和金属的吸收系数都增加超过 100%——光束 缚变松了，往外渗的场更强，石墨烯"蹭"到的光翻倍。代价是光更难被约束、传播损耗变大，但吸收区只有 20 μm 长，这点损耗无所谓。

为什么硅脊要宽到 3 μm？ 前人的教训是：想让石墨烯多吸收，就把金属帽往石墨烯上压（窄金属、强局域），结果金属"偷"走的光比石墨烯吸收的还多——金属吸光只发热不产电流，是纯损耗。本文反其道行之：硅脊加宽到 3 μm 后，光场的重心回到硅里，金属吸收占比大降，石墨烯吸收占总吸收的比例 $\eta_g$ 升到约 70%。而且脊宽也决定了载流子横穿电极的渡越时间（卡12），3 μm 是兼顾吸收和速度的选择。

为什么金属帽反而可以宽（200 nm）？ 宽金属帽有两个好处：石墨烯-金属接触电阻低（实测几十欧姆，器件 A 约 45 Ω——卡12 里带宽公式的 R 项），工艺容差也大。但宽金属在传统设计里等于"吸光海绵"。本文能两全，靠的正是"薄硅层+宽脊"撑起来的混合模式：金属虽然宽，但它压在光场重心之外，吸收损耗被压到 $\alpha_m$=0.098 dB/μm，而石墨烯的 $\alpha_g$=0.230 dB/μm。"宽金属+低接触电阻"与"低金属损耗"这对传统矛盾被同时化解——这就是引言里那个"simultaneously"的实底。

还有一个温柔的小设计：硅脊只刻 50 nm 深（$h_{etch} = 50 nm$），避免刻蚀太深损伤转移过来的石墨烯——二维材料娇气，工艺设计要为它让路。

3.2 第二幕：光到底去哪了——吸收的定量设计（图2）

原文图注：Fig. 2: Mode properties of the present silicon−graphene hybrid plasmonic waveguide when operating at λ = 2 μm.（λ=2 μm 下波导的模式特性）

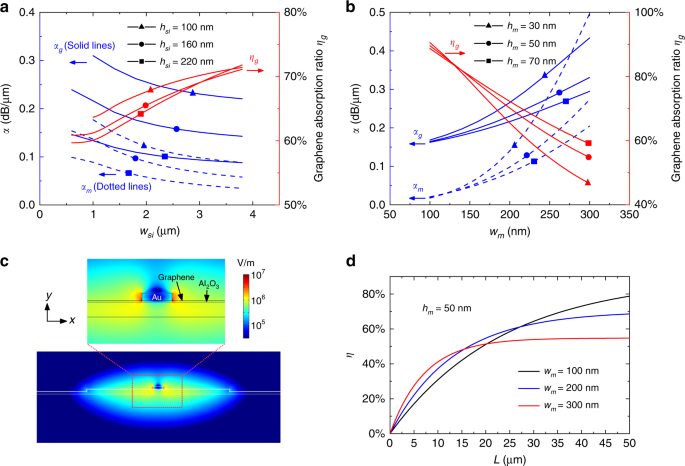

这一页全是 COMSOL 有限元模式求解器的计算结果（设计阶段的"纸上谈兵"）。图2a：横轴是硅脊宽度 $w_{si}$（0.5→4.0 μm），纵轴是吸收系数——红色（石墨烯 $\alpha_g$）和蓝色（金属 $\alpha_m$）随脊变宽都下降（光被束缚回硅里，与吸收区的相互作用变弱），但金属降得更快，所以石墨烯的吸收占比 $\eta_g$（黄色曲线）随脊宽上升，脊宽超过 3 μm 后 $\eta_g$ 稳定在 70% 以上。图上还叠了三组硅层厚度（220/160/100 nm）：硅越薄，两条吸收系数曲线越高——这就是"磨薄"策略的定量依据。图2b：固定 $w_{si}$=3 μm，横轴换成金属帽宽度 $w_m$：金属越窄，金属吸收越小、$\eta_g$ 越高（$w_m$=100 nm 时 $\eta_g$≈90%），但石墨烯自身的吸收系数也会掉，且太窄的金属接触电阻高、工艺难——最终取 $w_m$=200 nm 折中。金属厚度 $h_m$ 同理取 50 nm。图2c：优化设计的模式场分布图，颜色越亮场越强——可以清楚看到金属帽两个下角附近出现极亮的斑点：金属边缘把电场"拧"到石墨烯层上，金属角处的场强高达 1.0×10⁷ V/m（对应 1 mW 光功率）。图2d：吸收率 $\eta(L)$ 随传播长度 L 的曲线——$w_m$=200 nm 时，总吸收率在 L=50 μm 处饱和于 68.6%；$w_m$=300 nm 时 20 μm 就饱和但上限只有 51.4%（金属吸太多了）；$w_m$=100 nm 时 50 μm 才升到 78.7% 还没饱和（吸收太慢器件太长，RC 极限吃亏）。

这张图的意义要放到"同行坐标系"里看：同样做混合等离激元石墨烯波导，文献24 用双层石墨烯、22 μm 长才吸收 44%；文献27 用 70 nm 窄金属、40 μm 长吸收 42%；文献20 的蝶形天线方案 6 μm 短器件但只饱和到 34%。本文设计在 1.55 μm 的优化版用 20 μm 长度做到 54.3%——单位长度的吸收效率全面领先。吸收快意味着器件短，器件短意味着电容小（卡12），一环扣一环通向"高速"。

3.3 第三幕（上）：侦探时间——谁在产生光电流（图3）

原文图注：Fig. 3: Static characterization of the present silicon−graphene hybrid plasmonic waveguide photodetector (Device A).（器件 A 的静态特性表征）

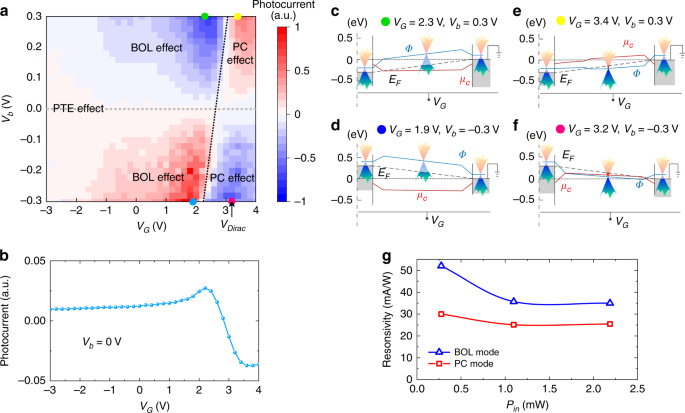

设计算完了，做出来的器件（器件 A）到底靠什么机制工作？图3a 是全文最有"侦探味"的一张图：横轴栅压 $V_G$，纵轴偏压 $V_b$，颜色是光电流的大小与正负——一幅"四象限地图"。四个角落光电流符号不同，地图中间被一条虚线（$V_G$≈2.3-3 V 附近，器件 A 的狄拉克点电压 $V_{Dirac}$≈3.2 V）分成左右两块。破案线索是卡10 里说的"指纹"：

• 零偏压行（$V_b$=0）：图3b 显示零偏压光电流随 $V_G$ 变化，在 $V_G$≈2.7 V 处由正翻负——这是 PTE 效应的经典指纹（PTE 电流方向由"热端→冷端"决定，而栅压改变两侧"塞贝克系数"的差异，跨越狄拉克点时反向）。补充材料的建模进一步确认：零偏压下 PTE 主导。
• 左半区（$V_G$ 低于狄拉克点，石墨烯重掺杂）：光电流符号与偏压相反——这是 BOL（光热）效应的指纹（升温改变电阻，电流反着偏压变）。
• 右半区（$V_G$ 接近或高于狄拉克点，轻掺杂）：光电流符号与偏压相同——这是 PC（光电导）效应的指纹（多出自由载流子，电流顺着偏压变）。

为什么会"分家"？图3c-f 的能带图给出微观解释：金属盖住的石墨烯水位被钉扎在 −0.1 eV（卡11），暴露区的水位由栅压控制。栅压偏低时暴露区重掺杂，"热电系数"大，升温引起的效应（BOL）占上风；栅压调到轻掺杂时，载流子寿命变长、光生载流子密度提高，PC 效应接管。同一个器件，靠旋钮（栅压+偏压）切换三种工作模式——这是本文机制层面的精华。

3.4 第三幕（下）：性能实测——响应度、NEP、带宽、眼图（图4、图5、图6）

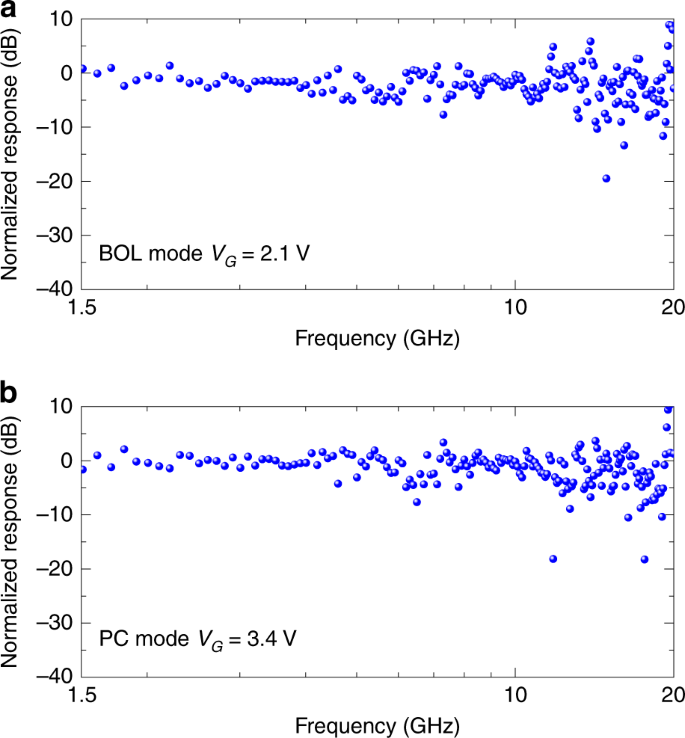

原文图注：Fig. 4: Measured frequency responses of Device A operating at different gate voltages.（器件 A 在不同栅压下的频率响应）

器件 A 的定量成绩单（2 μm 波段）：偏压 −0.3 V 时，BOL 模式（$V_G$≈1.9 V）响应度 35.0 mA/W、PC 模式（$V_G$≈3.2 V）25.5 mA/W（光功率 2.2 mW）；把光功率降到 0.28 mW，响应度升到 52.1 / 30.0 mA/W（MGM 探测器的响应度随输入光功率增大而下降，这是这类器件的通性，对比图7 时会再碰到）。噪声端：NEP 在 BOL 模式为 6.68-9.92×10² pW/Hz^½，PC 模式为 61.7-72.7 pW/Hz^½——PC 模式灵敏度高一个量级，因为它暗电流更低（噪声分析见论文补充材料第 8 节）。

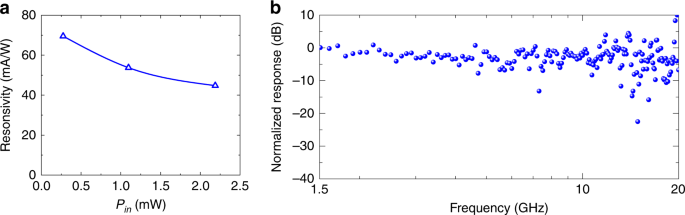

原文图注：Fig. 5: Experimental results for Device B operating at λ = 2 μm.（器件 B 在 2 μm 的实验结果）

器件 B（同一块芯片上的另一个器件，石墨烯重 p 掺杂，$V_{Dirac}$>4 V，纯 BOL 工作）：响应度最高 70 mA/W（−0.3 V、0.28 mW）——这就是摘要里 2 μm 波段的代表数字。图5b 的频率响应：测量用"商用 10 GHz 光调制器 + 40 GHz 矢量网络分析仪（VNA）"的组合，在 1.5-20 GHz 范围内看不到任何明显衰减——3 dB 带宽大于 20 GHz。注意 20 GHz 这个上限不是器件的极限，而是 2 μm 调制器只有 10 GHz、整个测量系统到 20 GHz 封顶（setup-limited，仪器能力天花板）。还有个诚实的细节：因为没有 2 μm 光放大器，进器件的光最多 0.5 mW，小信号光电流（μA 量级）远小于暗电流（约 3 mA），高频段能看到明显噪声——数据不完美但解释得清楚。

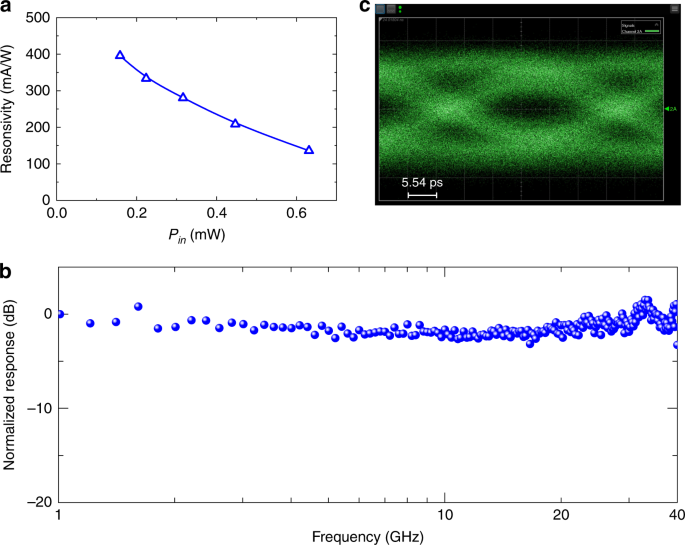

原文图注：Fig. 6: Experimental results for Device C when operating at 1.55 μm.（器件 C 在 1.55 μm 的实验结果）

器件 C 才是真正的"王炸"，因为它配了 1.55 μm 的光栅耦合器，能用实验室里最顶级的测试设备（掺铒光纤放大器 EDFA + 40 GHz VNA）。结果：吸收长度 20 μm，BOL 主导，响应度 396 mA/W ≈ 0.4 A/W（−0.3 V、0.16 mW）——这是当时所有高速石墨烯探测器在低偏压下的最高响应度。图6b：实测 3 dB 带宽超过 40 GHz（又是 setup-limited，这次顶到了 VNA 的 40 GHz 上限）。图6c：30 Gbit/s 数据流的眼图——"眼睛"张开得干净利落，说明真实通信速率下误码可控。眼图是通信工程师的"验收章"：频率响应曲线再漂亮，不如一张睁开的眼图有说服力。

3.5 第四幕：放到全世界同行中间比一比（图7）

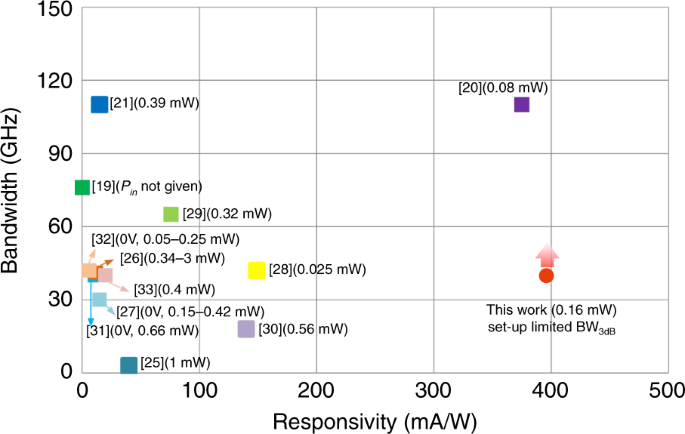

原文图注：Fig. 7: Comprehensive comparisons of previously reported GHz graphene photodetectors at 1.55 μm.（已报道的 GHz 级 1.55 μm 石墨烯探测器综合对比）

图7 把全世界"单层石墨烯 + 3 dB 带宽 >1 GHz"的探测器放到一张图上（横轴响应度、纵轴带宽之类的性能平面）。论文的正文表述给出了清晰的读图结论：多数 MGM 石墨烯探测器在低偏压（|Vb|<0.3 V）下响应度不到 100 mA/W；响应度超过 100 mA/W 的只有三例——文献28 约 150 mA/W（0.3 V，0.025 mW）、文献30 约 140 mA/W（0.3 V，0.56 mW）、文献20 约 375 mA/W（−0.3 V，0.08 mW；0.6 mW 时降到 150 mA/W）。本文器件 C 以 约 0.4 A/W（−0.3 V，0.16 mW）成为低偏压高速石墨烯探测器的最高值。还有一位"编外选手"值得点名：文献34 的隧穿光电二极管，0.24 A/W、56 GHz，但偏压高达 10 V——功耗大、普通 CMOS 驱动带不动，所以论文把它排除在主图外单独讨论。一句话总结这张图：在"低偏压 + 高速"这个同时约束下，本文把响应度天花板抬高了一倍以上。

3.6 幕后：这件"纳米手办"是怎么造出来的（Methods 精读）

正文之外，论文的"材料与方法"一节披露了完整工艺链，值得单独一幕——因为它能告诉你"做器件"日常到底在干什么。

第一步：把硅磨薄。从标准的 220 nm 顶层硅 SOI 晶圆出发，用热氧化工艺把顶层硅消耗到约 100 nm——把硅放进 1000 ℃ 左右的炉子里，表面硅与氧气反应变成二氧化硅，"烧掉"一层（这层氧化硅之后再用氢氟酸漂掉）。用化学方法给自己"削"出目标厚度，精度可以到纳米级。

第二步：刻出硅脊。电子束光刻（EBL）在硅表面"画出" 3 μm 宽的脊形图案，再 ICP 刻蚀把图形刻进硅里，刻深约 50 nm——硅脊有了。

第三步：铺电极与绝缘层。剥离（lift-off）工艺做出 90 nm 厚的铝栅极（埋在平板区，带欧姆接触）；原子层沉积（ALD）在整个波导上刷一层 10 nm 的 Al₂O₃——这层"纳米级刷漆"是石墨烯和硅之间的电学隔层兼光学间隙层；两侧接地电极先铺 15/50 nm 的 Ti/Au 底层。

第四步：贴石墨烯（全流程最惊险的一步）。商用 CVD 单层石墨烯长在铜箔上，先旋涂 300 nm 的 PMMA（一种支撑高分子）把石墨烯"封"住，再把铜箔泡进过硫酸铵溶液里腐蚀掉，剩下的 PMMA/石墨烯薄膜漂浮在水面上，捞起来贴到芯片上目标位置，最后用丙酮溶解掉 PMMA，石墨烯就留在芯片上了。想想这个动作的难度：一张面积为几百平方微米、厚度 0.335 纳米的"膜"，要完整无损、不起皱、不错位地贴到指定位置——本文器件好不好，一半看这一手稳不稳。

第五步：盖上信号电极。最后沉积 50 nm 金并图形化，形成中间的信号电极和接地电极顶层的 Au。

测量方法也值得一提：响应度用低频测量——光纤激光器的连续光被斩波器以 0.2 kHz 调制成脉冲（让信号带上"专属节拍"，锁相放大器只认这个节拍的信号，把噪声滤掉），光经光栅耦合器进芯片（2 μm 处耦合损耗约 10.5 dB），输入光功率用定向耦合器的分光比（约 1 dB）反推标定。这套"斩波+锁相"是微弱光电流测量的标准范式，你在实验室的每一门电子学课都会和它的思想重逢。

四、结论与讨论

论文结尾把功劳账和欠账单都摊开了。

功劳（论文自己认领的）：①超薄宽硅脊混合等离激元波导同时实现了"石墨烯吸收增强+金属损耗抑制"；②MGM 电极把接触电阻压到几十欧姆，带宽受益；③机制上搞清楚了"零偏压 PTE、加偏压 BOL/PC（由栅压选择）"的完整图景；④两个波段的硬指标：2 μm——70 mA/W + >20 GHz（设备受限）；1.55 μm——0.4 A/W + >40 GHz（设备受限）+ 30 Gbps 眼图；⑤2 μm 器件 A 的 NEP（61.7-72.7 pW/Hz^½）略优于商用红外 PbSe 探测器（80 pW/Hz^½）。

欠账（论文诚实承认的局限，这部分信息量最大）： 1. 暗电流大——MGM 结构的先天病：无光照时约 3 mA 的暗电流，让信噪比在小信号下很难看（小信号光电流只有 μA 量级）。论文开出的药方：将来引入结结构（p-n 结等）压暗电流——事实上组里 2023 年的 ACS Photonics 零偏压 p-n 结探测器正是这张支票的兑现。 2. 带宽是被仪器"封顶"的——>40 GHz 和 >20 GHz 都是 setup-limited，器件真实极限未知。这是"幸福的烦恼"，但也意味着带宽声明的置信度要打上引号。 3. 石墨烯质量一般——实测迁移率只有约 500 cm²/V·s，低于同行最好水平，作者归因于转移和加工引入的缺陷，并指出工艺改进可期。 4. 2 μm 测试受限于缺设备——没有 2 μm 放大器、调制器只有 10 GHz，高速验证只能在 1.55 μm 做（好在材料吸收与波长关系平滑，结论可迁移）。

展望：2 μm 光通信、中红外时间分辨光谱里的脉冲激光监测、非线性光子学、片上实验室（lab-on-chip）传感——四个应用场景被点到名。下一张支票：降暗电流、继续扩波段。

五、关键术语表

六、和你的关系

1. 课程衔接：这篇论文是未来几门课的"预告片"——大物二的电磁学给你 SPP 和模式的完整语言；物理光学的偏振与干涉是理解 TE 模式的基础；半导体物理的能带论给卡5 的台阶类比以严格形式；如果修"硅光子学/集成光电子"类选修课，本文就是活的教材案例。现在读不懂的公式，两年后回来重读会发现全都能看懂——这也是这个栏目"循环加深"设计的由来。
2. 方向选择的参考：想判断自己适不适合器件方向，看你对本文 3.3 节那幅"四象限地图"的感觉——如果你觉得"靠指纹差异反推物理机制"这件事很过瘾，器件物理可能适合你；如果只觉得数据眼花缭乱，也许系统/算法方向更对味。
3. 值得跟踪的后续：组里 2023 年的零偏压 p-n 结探测器（补暗电流短板）、2024 年四通道接收机（系统集成）都是本文的直接续集；更远处，2 μm 波段通信用空芯光纤的进展会放大这类器件的价值。

七、知识增量

新接触的概念：硅光子学、SOI 平台、波导与模式（TE₀）、倏逝场、带隙与光吸收门槛、石墨烯（零带隙/2.3% 吸收）、表面等离激元（SPP）、混合等离激元波导、响应度、3dB 带宽、暗电流、NEP、眼图、PTE/BOL/PC 三种光响应机制、费米能级钉扎、栅压调控、RC 带宽极限、接触电阻、MGM 构型、狄拉克电压、setup-limited

读论文的元技能： 1. 对账阅读法：引言段承诺的每个数字（本文 ¶2 的 70 mA/W、>20 GHz、0.4 A/W、>40 GHz），到正文里逐一找到实验出处和条件注解（偏压、光功率、设备极限）——这是判断"吹没吹牛"最快的方法。 2. 指纹鉴别法：多种物理机制混合的实验（本文 PTE/BOL/PC 三选一），先想清楚每种机制在什么观测量上留下独有"指纹"（这里 = 光电流对偏压和栅压的符号关系），再拿数据对号入座。 3. 局限即路线图：论文承认的每条局限（暗电流、迁移率、设备极限）几乎都是作者团队或同行的下一篇论文——读局限比读结论更能预测领域走向。

第四部分 · 知识专题：硅光子学基础（郭敬书·知识学习 Prompt 1）

依据郭敬书老师资料第四部分"Prompt 1：硅光子学基础"的要求撰写（原 Prompt 面向本科读者、建议 5000 字以上、五个模块）。本专题按你的知识档案从零铺垫：默认没学过几何光学与电磁学，全部概念从生活类比起步，公式只保留最有直觉价值的那几条。

专题一、硅光子学是什么，为什么全世界的芯片厂都在做

一个类比开场：想象一座城市，汽车（数据）原本在宽阔的高速公路（光纤）上飞驰，但每辆车进城都要在收费站（光电转换）排队换胎才能走城市道路（电路）。城市越大，收费站越成为瓶颈——这就是传统"光通信+电子芯片"架构的窘境。硅光子学的理想是：让光直接开进城里，在芯片内部修光路，把"换胎"环节降到最少、甚至完全取消。

它怎么走到今天：上世纪 80-90 年代，人们已经在硅上做出了基础波导，但当时电子芯片如日中天，光子集成只是学术圈的业余爱好。转折发生在两个节点：一是光纤到户和数据中心爆发，光器件需求暴涨，而传统光学元件（分立的透镜、棱镜、光纤耦合器）手工组装、又贵又脆，产业迫切需要"像造 CPU 一样造光学"；二是 2004 年前后 Intel 等公司演示了硅基高速调制器，证明硅不仅能传光还能"说话"。此后二十年，硅光子从实验室走向量产：今天的标志性事实——Intel 的硅光收发模块已累计出货数百万只，用于数据中心服务器之间的光互连；GlobalFoundries、TSMC、格芯系代工厂提供标准硅光流片服务（PDK，工艺设计包），全球高校和公司可以像"寄版图给代工厂印电路板"一样把自己的光路做成真芯片；国内华为、光迅、中际旭创等企业在硅光收发芯片上大规模投入，浙大光电学院一批课题组（含戴道锌-郭敬书团队）正是这条产业链的学术源头之一。

为什么是硅：三个理由。①工艺红利——集成电路几十年积累的产线、材料纯度、纳米级图形精度可以直接借用，一颗硅光芯片的制造成本远低于手工组装的分立光学系统；②集成密度——成百上千个光学元件印刷在同一块芯片上，元件间距可以只有几微米；③材料完美——单晶硅缺陷极少，在 1.1-8 μm 波段透明（正好覆盖通信主力波段）。硅的三个短板同样明确：不能高效发光（间接带隙：电子从导带落回价带时主要把能量变成热而不是光子，所以硅激光器是几十年的老大难）、看不见 1.1 μm 以外和 8 μm 以内的光（带隙与 SiO₂ 吸收的限制——郭老师的研究方向正是补 1.55 μm 以外的洞）、没有线性电光效应（调制器要绕道载流子注入）。所以硅光子学的产业形态是"硅做平台，其他材料做客"：激光器用 III-V 族（磷化铟）异质集成或外接，探测器用锗或二维材料，硅负责修路、分流、指挥。

专题二、SOI 平台：光学芯片的"标准地基"

SOI（Silicon-on-Insulator，绝缘体上硅）晶圆从下到上三层：厚硅衬底 → 二氧化硅埋氧层（BOX，Buried Oxide）→ 顶层硅。标准规格是顶层硅 220 nm、埋氧 2 μm（本文的器件特殊，把顶层磨薄到了 100 nm）。

为什么 BOX 层是灵魂：光要在顶层硅里走，需要上下都被低折射率材料包住。原理是大物（一）/（二）都会讲到的全反射：光从光密介质（折射率大，如硅 $n ≈ 3.48$）射向光疏介质（折射率小，如 SiO₂ $n ≈ 1.44$），入射角超过临界角时能量被完全反射回来，光就被"锁"在光密层里。空气可以当上包层，但往下若直接贴硅衬底——两边折射率相同，没有"光疏"可言，光会一路漏进衬底消失。BOX 层就是那道"防漏地板"：2 μm 的厚度保证光场穿透出去的"湿气"（指数衰减，见第三部分卡4）衰减干净，到不了衬底。

为什么顶层硅恰好是 220 nm：这是几十年磨合出来的"甜点值"。太薄→对光的束缚弱，波导一弯光就漏出去，且与光纤的耦合损耗变大；太厚→波导变成多模（光能排出好几种稳定队形，见卡3），不同模式传播速度不同、互相串扰，信号失真。220 nm 的条形波导在 1.55 μm 只支持 TE₀/ TM₀ 两个基本模式（每个偏振一个），是"单模+低损耗"的平衡点。本文用 100 nm 是特殊需求（增强与石墨烯的倏逝耦合），说明 SOI 规格是设计变量而非铁律——但每一次偏离常规厚度都要付出工艺与损耗的代价，这就是为什么论文里"100 nm"本身就是一个贡献点。

专题三、硅波导设计入门：读懂器件尺寸表的钥匙

三种常见截面：条形波导（strip）——矩形凸起的硅"河堤"，典型 450×220 nm，单模工作，最常用；脊形波导（rib）——硅层只刻掉一部分、留下"平板"，像带平顶台阶的台地，好处是平板区可以同时放电极和 PN 结（本文的栅极就做在平板上），坏处是模式束缚松、器件偏大；狭缝波导（slot）——两条硅之间留几十纳米缝隙，缝隙里的场极强，多用于传感（让被测物直接泡在强场里）。本文器件活性区就是一个"加了金属帽的宽脊形波导"。

两个必懂名词：有效折射率 $n_{eff}$——光在波导里实际传播的"等效折射率"，介于包层与芯层之间（光并非全在硅里，一部分场在"湿气区"，平均下来比纯硅小）；波导模式的传播常数 $\beta = 2\pi n_{eff}/\lambda$，几乎所有波导设计公式都围着它转。群折射率 $n_g$——决定光"脉冲包络"传播快慢的折射率：光源发出的脉冲由一束不同波长组成，若它们跑速不同，脉冲会被拉宽（车流里快车越跑越前、慢车越落越后，队形拉长），这就是色散；$n_g = n_{eff} - \lambda \, dn_{eff}/d\lambda$，色散大时 $n_g$ 偏离 $n_{eff}$ 越多。长距离/高速传输都要刻意管理色散（比如让波导尺寸让两种效应相消）。

一张尺寸直觉表（1.55 μm、标准 SOI）：条形波导单模；弯曲半径 5 μm 时 90° 弯损耗约 0.01 dB——光在芯片上可以画极急的弯而几乎不损，这是"光学也能做集成电路"的物理根基；两根平行波导间距 200 nm 时，光会隔着缝隙"串门"（方向耦合，定向耦合器的原理），几百微米就能把能量完全转移到邻居家——分束器、调制器、滤波器都靠这一手。

专题四、核心器件巡礼：一块硅光芯片的"全家福"

①光源：硅自己发不出像样的激光（间接带隙）。主流三条路：外接激光器（光纤把光引进芯片，简单但失掉了集成的部分意义）；III-V 异质集成——把磷化铟激光器芯片或外延膜"贴"到硅上（键合技术，性能最好、工艺最难）；新平台混合——薄膜铌酸锂（LNOI）等平台与硅各取所长。光源是硅光家族唯一必须"请外援"的成员，也是目前集成度的最大短板。

②调制器：把电信号（0/1）写到光上的"嘴"。硅没有线性电光效应，用的招是等离子色散效应：往波导里注入/抽走自由载流子，改变折射率（自由电子会干扰光的传播，载流子浓度变化→折射率变化→光的相位变化）。相位变化本身不改变强度，需要转换结构：放进马赫-曾德尔干涉仪（MZI）——把光分到两条臂、只调制其中一条、再汇合，两路相位差为 π（半个波长）时相消（=0），同相时相干加强（=1），这就是"用电改写光"；或放进微环谐振腔——一个周长几十微米的环形"回音壁"，只有特定波长的光能绕进去共振，载流子注入让环的谐振波长一挪，光就"进不了门"，强度骤降。MZI 稳但大（毫米级），微环小但怕温度漂移（谐振波长随温度漂移，需要加热锁定）。商用硅光调制器速度 25-50 GHz 起步。

③探测器：就是第三部分的主角。硅平台标配是锗-硅探测器（Ge 外延在 Si 上，吸收 1.55 μm，做成波导集成式的 PIN 或 APD）；郭老师组开辟的二维材料路线（石墨烯/黑磷）去覆盖硅和锗都够不着的波段（2 μm 以上中红外），并追求更高的带宽潜力。

④无源器件（不发光、不调制、只"修路分流"）：分束器（Y 分支或定向耦合器，一分为二）；波分复用器（WDM——让 1271、1291、1311 nm……各走各的车道，本文四通道接收机里的"分流器"就是粗波分 CWDM 版本）；模式复用器（同一波长的 TE₀/TE₁ 各占一条逻辑车道，容量翻倍——戴道锌团队的看家本领，也是郭老师逆向设计论文爱做的题目）；光栅耦合器（芯片表面进出光的"码头"，本文 2 μm 处耦合损耗约 10.5 dB）；偏振管理器（把任意偏振整理成 TE）、环形器/隔离器（让光单行道，防反射光打回激光器）等。无源器件是硅光平台上最成熟的部分，性能已逼近物理极限。

专题五、应用场景：这枚棋子落在哪几盘棋上

数据中心与 AI 光互连（当前最大市场）：GPU 集群里，芯片间数据吞吐以 Tbps 计。铜线在长距离、高速率下功耗和损耗都吃不消（每传输一段距离信号就要重放一次），用光互连替代后带宽和能耗都大幅优化。硅光收发芯片是这条链上的核心部件；AI 大模型训练规模暴涨直接拉动光模块需求——近年光模块厂商的业绩曲线基本跟着 AI 算力投资走。可跟踪的关键词：800G/1.6T 光模块、CPO（光电共封装——把光引擎直接贴到交换芯片上）。

5G/6G 前传回传：基站与机房之间的光链路，量大、单价敏感、要求温度鲁棒——硅光的 CMOS 成本优势在这里最吃香。

激光雷达（LiDAR）：自动驾驶需要"用光测距"。传统机械旋转雷达有活动件、易磨损；片上光学相控阵（OPA）把天线的相控阵思想搬进芯片——一排光栅天线，用相位差让波束电控扫描，不转任何机械部件。它对相位控制精度要求极高，正是硅波导设计的硬功夫（同中心的时尧成教授是这个方向的专家，郭老师组的逆向设计也常用于此类器件）。

片上传感：光波导表面的倏逝场可以"摸"到贴在芯片表面的生物分子——分子贴上去，局部折射率微变，谐振波长随之漂移，仪器读出漂移就知道"有什么、有多少"。做成芯片级生化检测仪，一次可测成百上千个指标。中红外波段（2 μm 以上）是气体分子的"指纹区"（CO₂、NH₃、甲烷等的特征吸收峰都在这里），郭老师二维材料探测器的大用武之地正在于此——这也是本文选 2 μm 做验证的产业逻辑。

光计算：用 MZI 阵列做矩阵乘法——光一进阵列，所有乘加并行完成、以光速传播且几乎不发热，理论能效远超电子芯片。大模型推理的算力饥渴让这个方向从冷板凳冲上风口，但它离实用还有距离：器件精度（MZI 的相位误差会在大阵列里累积）、非易失权重存储、以及探测器与调制器的性能（恰好是郭老师组的主业）都是链路上的关键瓶颈。

专题六、如果你现在就想上手：工具链与学习路径

仿真工具三件套（器件方向绕不开）：Lumerical FDTD/MODE（商标光子仿真，FDTD 用时域有限差分解麦克斯韦方程——把空间切成小网格、让电磁场随时间一步步"演化"，石墨烯探测器的场分布图就这么算的）；COMSOL Multiphysics（有限元法，强项是多物理场耦合——本文的模场计算就用它；郭老师"多物理场建模"主线的主力工具）；开源替代 meep / Elastix（meep 是 MIT 出的开源 FDTD，不花钱，适合先练手）。你现在的 C 语言和高数底子足够开始理解这些方法的数值思想（网格、迭代、收敛），大二暑假跟一个 SRTP 项目就能摸到真实工程。

编程路径：硅光方向的代码基本是 Python + NumPy（数据处理、扫参、画图）加少量 MATLAB。你已有 C 语言基础，转 Python 一周即够用；建议下一个练手项目就是复现本文图 2a 的思想——用简化模型画"吸收占比随脊宽变化"的曲线，体会"扫参数→找权衡"的器件设计日常。

书与课（郭老师资料第四部分推荐的书单，按阅读优先级排）：想快速建立全景，先读 Chrostowski & Hochberg 的 Silicon Photonics Design（硅光设计的标准教材，前几章就是本文专题二、三的严格版）；器件物理补 Sze 的 Physics of Semiconductor Devices 的光电探测器章节（等大三半导体物理课后啃）；纳米光学进阶看 Novotny & Hecht 的 Principles of Nano-Optics（等需要懂 SPP 色散关系推导时）。综述短平快的路线：本文引言里出现的 Thomson 等人 Roadmap on silicon photonics（J. Opt. 2016）+ 郭老师自己的 LSA 2021 综述，两篇读完你对"硅光+二维材料探测"的全景就有了。

给大二你的一个现实建议：不必等学完电磁学/半导体物理才接触这些——本篇论文的每个概念你今天已经能用类比说清楚（这就是这个栏目的设计目的）。正确姿势是"两遍读法"：第一遍（现在）抓故事线和权衡逻辑，第二遍（大三学完对应课程后）回来补公式细节。下一篇深度循环时，我会默认你已消化本轮概念，直接上数学。

本专题的"最小知识包"总结

如果只记住六句话：①硅光子学 = 用芯片工艺做光学，CMOS 成本 + 高集成是两大王牌；②SOI 平台 = 220 nm 顶层硅 + 埋氧层防漏地板，220 nm 是单模与低损耗的甜点；③波导用折射率差锁光，倏逝场是与外界互动的接口，弯曲与耦合的尺寸直觉要建立起来；④家族成员 = 光源（唯一外援）+ 调制器（载流子色散 + MZI/微环）+ 探测器（Ge 或二维材料）+ 无源器件（分束/复用/光栅）；⑤色散与 $n_{eff}$/$n_g$ 之分是高速系统的隐形设计轴；⑥数据中心互连、LiDAR、传感、光计算四大战场，全都是你未来就业与研究的主战场。带着这六句话回看第三部分的论文，"为什么这篇论文重要"应该已经有了答案：它把硅光"耳朵"的听力范围扩展到了硅和锗都听不见的波段，而且是在产业最看重的"低功耗+高速"约束下做到的。

下期预告（郭敬书·二）：导师的第二研究方向"光电器件智能设计（逆向设计）"+ 第二篇论文《硅/二维材料光电探测器：从近红外到中红外》综述精读 + Prompt 2 知识专题《二维材料光电物理》。
